S0-Zähler/S0-Schnittstelle

S0 -Schnittstelle / Impulsschnittstelle

Hinter der S0-Schnittstelle steht ein vergleichsweise einfaches Übertragungsprinzip: Der Zähler gibt über einen Optokopplerausgang sogenannte „gewichtete Impulse“ aus, die den erfassten Verbrauch repräsentieren. Jeder vom Empfangsgerät bzw. Datenlogger registrierte Impuls entspricht dabei einer fest definierten Verbrauchsmenge, beispielsweise 1 Wh elektrischer Energie, 1 Liter Wasser oder 0,001 m³ Gas.

Die Verbrauchsdaten werden vom Energiemonitor durch Zählung der vom S0-Ausgang erzeugten Impulse erfasst. Aus der Summe der gezählten Impulse und deren bekannter Gewichtung lässt sich der entsprechende Verbrauch berechnen.

Bei den übertragenen Werten handelt es sich somit um reine Verbrauchswerte. Die momentane Leistung kann dagegen aus dem zeitlichen Abstand zwischen zwei Impulsen oder über die Anzahl der Impulse innerhalb eines definierten Messintervalls bestimmt werden.

Die Eigenschaften des S0-Ausgangs, insbesondere die Impulscharakteristik sowie die für High- und Low-Signale maßgeblichen Pegel, sind in der Norm EN 62053-31 festgelegt. Für den Anwender sind die zugrunde liegenden Messverfahren und Grenzwerte jedoch von untergeordneter Bedeutung, da deren Einhaltung durch die Elektronik des Energiemonitors sichergestellt wird.

Signalparameter (Klasse B):

  • Signalspannung: 14 V
  • High-Signal: Strom > 10 mA
  • Low-Signal: Strom < 2 mA

Über die Pin-Leisten der Energiemonitore können S0-Zähler direkt angeschlossen werden; die Kapazität der S0-Schnittstellen ist dabei beim

Es können eine Reihe von Datentypen über S0-Quellen erfaßt werden:

  • Gas (m³)
  • Durchfluss (m³, l)
  • Arbeitsstunden (h)
  • Masse (kg)
  • Wärmemenge (kWh)
  • Sonderfunktion (kWh): zeitliche Vermessung der Impulse, Impulsabstand. Es erfolgt ein Datenbankeintrag bei jedem Impuls (Leistung).

Die Konfiguration beinhaltet grundsätzlich:

  • Intervallgröße: zeitliche Dauer eines Vermessungsintervalls
  • Resolution/Auflösung: Gewichtung der Impulse, z.B. Anzahl Impulse pro kWh
  • Impulsdauer: geforderte Dauer des High-Pegels für einen gültigen Impuls
  • Datentyp

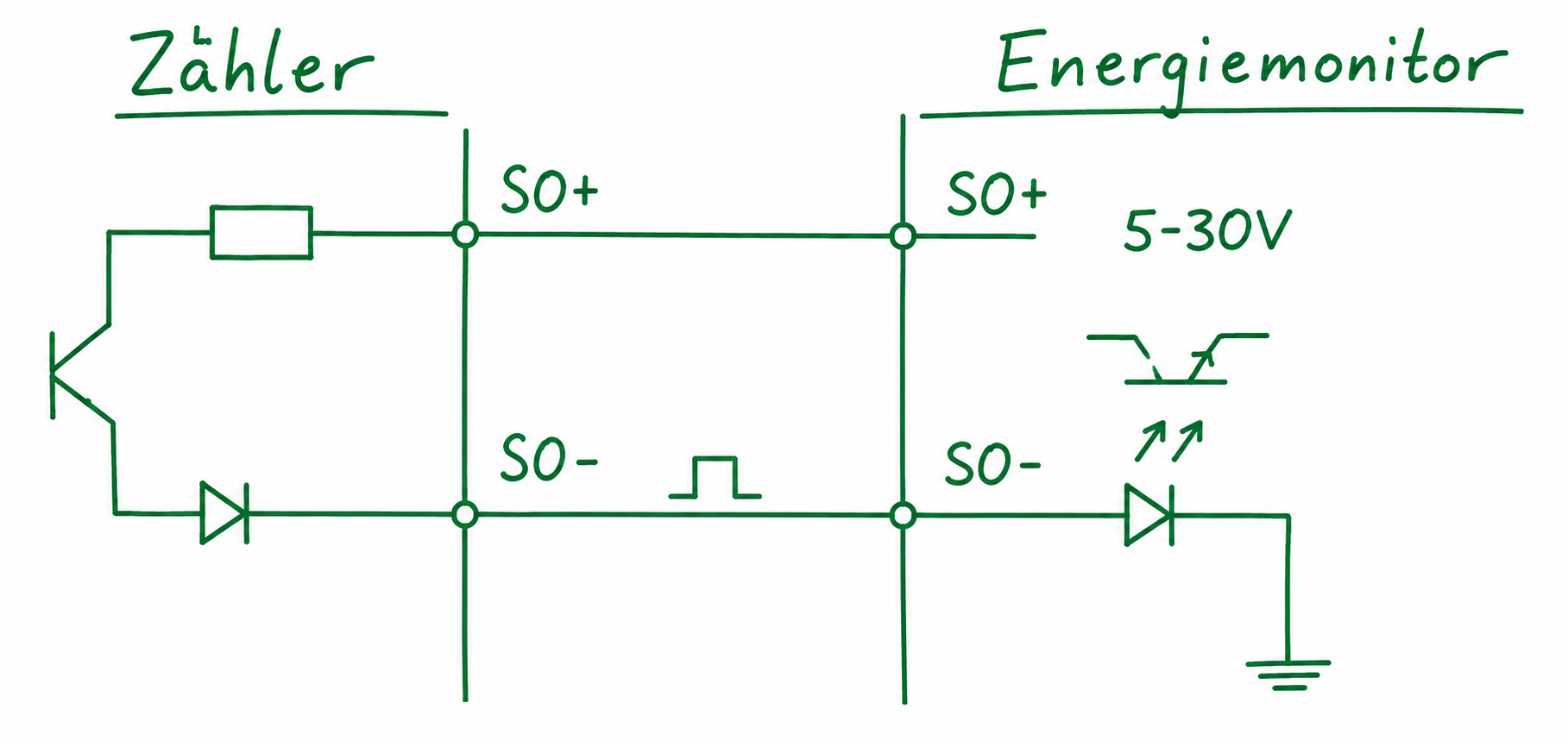

S0-Zähler: Anschluss an den Energiemonitor

Zum Shop

S0-Schnittstelle 2026

Die S0-Schnittstelle wird auch 2026 weiterhin häufig zur Erfassung von Energieverbrauch und Energieerzeugung eingesetzt. Viele Stromzähler, Erzeugungszähler und Hutschienenzähler verfügen nach wie vor über einen S0-Ausgang und lassen sich dadurch einfach in bestehende Monitoring-Systeme integrieren.

Jeder Impuls entspricht einer fest definierten Energiemenge, beispielsweise 1 Wh bei einer Impulsrate von 1000 Impulsen pro kWh. Durch die Auswertung dieser Impulse können Verbrauchs- und Erzeugungsdaten zuverlässig erfasst werden.

Vorteile der S0-Schnittstelle:

  • Einfache Verdrahtung
  • Herstellerunabhängiger Standard
  • Zuverlässige Datenübertragung
  • Geeignet für Neu- und Bestandsanlagen
  • Einfache Integration in Energiemonitore

Für Anwendungen mit Photovoltaikanlagen, Wärmepumpen oder Wallboxen stellt die S0-Schnittstelle weiterhin eine kostengünstige Möglichkeit dar, Energiedaten lokal zu erfassen und auszuwerten.

Trotz moderner Kommunikationsschnittstellen wie Modbus oder M-Bus bleibt die S0-Schnittstelle aufgrund ihrer Einfachheit und breiten Verfügbarkeit eine praxisbewährte Lösung.

Zuletzt aktualisiert: Juni 2026
