Wallbox Steuerung mit dem Energiemonitor

Ziel

Zum einen besteht beim Laden des Elektroautos häufig ein gewisser Spielraum bezüglich der Zeit und der Ladeleistung. Zum anderen sind durch das Vorhandensein eigener Erzeugungsanlagen, in der Regel eine Photovoltaikanlage, Strom-Überschüsse vorhanden. Zu berücksichtigen ist die stetig wechselnde Verbrauchs– und Erzeugungssituation.

Die Wallbox kann natürlich auch vom Energieversorger gesteuert werden. Deren Interesse ist die Entlastung der Netze, das ist nachvollziehbar und dringend nötig. Unser Ansatz ist aber auch die Autonomie kleiner Einheiten und daher hat unsere Wallbox Steuerung folgende Ziele:

  • Priorität: optimale Nutzung der erzeugten Strom-Überschußmenge
  • damit weitestgehende Vermeidung von Strombezug (und aber auch Reduzierung der Einspeisung)
  • damit Netzentlastung
  • Bilanzierung, Visualisierung und Aufzeichnung des Ladevorgangs (Monitoring)

Visualisierung

wallbox-steuern-stromsollwert

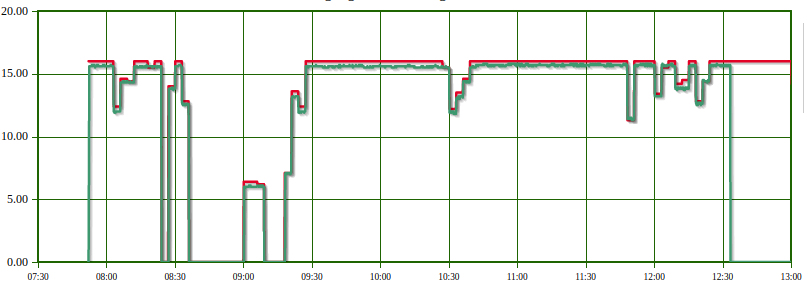

Bild 1: Das Diagramm links enthält den zeitlichen Verlauf des Sollwertes für den Strom [A] und die Umsetzung durch die Wallbox. Die Stromvorgabe wird aus dem Überschuß (Bild ganz unten) berechnet. Durch die minimale bzw. maximale Stromstärke (6A /16A) ergibt sich quasi ein Regelbereich für die Überschußleistung von ca. 1500W-4000W (1-phasig, SMART).

wallbox-steuern-ladeleistung

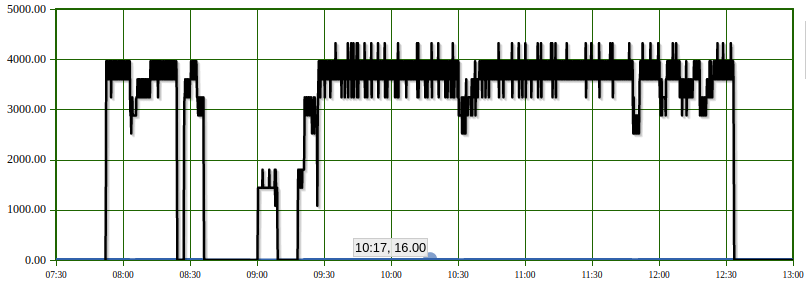

Bild 2: Verlauf der Ladeleistung [W], wie er von der Wallbox zurückgemeldet wird. Die „Kamm-Struktur“ergibt sich aus der Auflösung (1Wh bei 15s→240W).

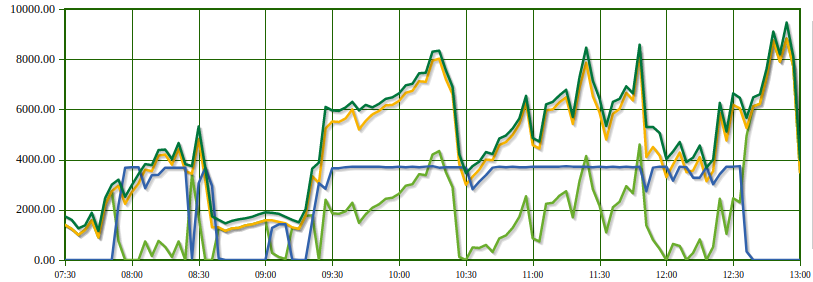

Bild 3: Verlauf von PV Erzeugung, Überschuß und Ladeleistung [W]

  • dunkelgrün: Erzeugung
  • gelb: Bilanz = Erzeugung – Verbraucher 1..n (ohne Wallbox)
  • hellgrün: Überschuß (inklusive Wallbox)
  • blau: Ladeleistung

Von 7:45Uhr bis 09:30Uhr ist recht gut das Regelverhalten bei geringer Einstrahlung erkennbar, der Überschuß wird im Regelbereich auf fast 0 reduziert. Ein Offset ist einstellbar zur Vermeidung von Bezug im Regelbereich. Außerhalb des Regelbereichs wird der maximale Sollstrom ausgegeben und die Einspeiseleistung entsprechend um den Betrag abgesenkt.

Umsetzung der Wallbox-Steuerung

„Überschuss“-Messkanal

Der Messkanal bildet den Stromüberschuss im Objekt ab. Das kann auf verschiedene Art und Weise erfolgen:

  • einfachster Fall: Stromeinspeisung am Bezugspunkt, über D0→und den EVU Zweirichtungszähler das Register mit der OBIS-Kennzahl „2.8.0“
  • wenn die Werte vom Bezugspunkt nicht vorhanden sind, kann ein Hutschienenzähler → installiert werden
  • falls bereits Zähler für Erzeugung und Verbrauch/Verbrauchseinheiten vorhanden sind, kann ein virtueller Zähler angelegt werden:
    • + Erzeugungszähler (Photovoltaik etc.)
    • – Verbrauchszähler 1..n

Vorgabe Sollwert der Wallbox Steuerung

Der Sollwert wird der Wallbox als „Strom“ Sollwert vorgegeben. Die Software kennt die Überschuß-Leistung aus dem zu Grunde liegenden „Überschuss“-Kanal und berechnet den Stromwert. Dabei wird mit Hilfe der Messwerte berücksichtigt, ob 3-phasig oder 1-phasig je nach Autotyp geladen wird.

Zielzeitpunkt

In der Konfiguration kann ein Zielzeitpunkt der vollständigen Ladung vorgegeben werden. Dieser Zeitpunkt kann beispielsweise für die Morgenstunden festgelegt werden für die tägliche Fahrt zur Arbeit. Das bedeutet, dass die Software aufgrund der am Vortag erfolgten Beladung und mittels angegebener maximaler Ladeleistung das Zeitfenster ermittelt, in dem die vollständige Beladung durch maximale Ladeleistung erfolgt. Die Funktion kommt zum Einsatz, wenn die am Vortag aus dem Überschuß angebotene Energiemenge nicht ausreichend war.

Schnellladen

Das Auslösen eines „Schnellladevorgangs“ kann bei Bedarf über den zur Verfügung stehenden Überschuß hinaus von der Weboberfläche (Button „Fastload„) ausgelöst werden. Der Status wird über Einfärbung (gelb) des Formularfensters angezeigt.

Die zweite Option ist die Installation eines Tasters. Dazu kann ein freier S0-Eingang gewählt werden. Die Option kann dann in der Parametrisierung über die Auswahl des S0-Ports aktiviert werden. Erneute Betätigung deaktiviert die Funktion. Es ist keine Beschaltung (Widerstand etc.) erforderlich, der Taster kann direkt an S0+ und Sx angeschlossen werden.

Controlling

Strom-, Ladeleistung und Ladezustand werden kontinuierlich ausgelesen und archiviert.

Technologie der Wallbox Steuerung

Der Zugriff auf eine Wallbox erfolgt im Allgemeinen via Modbus ( weiterlesen→). Die gängigen Formate sind hier

  • RTU: auf Basis einer RS485 2-Draht-Busleitung
  • TCP: über das Netzwerk

Eine weitere Möglichkeit ist die Steuerung über ein einfaches Freigabesignal. Diese Funktion wird seit langem an unseren Energiemonitoren für zum Beispiel die Zuschaltung von Wärmepumpen genutzt (weiterlesen „Laststeuerung“→ oder weiterlesen „Schaltausgang“ (pdf) →).
