LED Lesekopf

Eine Reihe von modernen elektronischen Haushaltszählern visualisiert den aktuellen Verbrauch über Blinkimpulse einer metrologischen LED auf der Vorderseite des Zählers (metrologische LED). Diese gewichteten Impulse können mit einem Zähler-Sensor erfasst und in Leistungen umgerechnet werden.

LED Lesekopf

Der Stromzählersensor LED dient der Erfassung des Stromverbrauchs an elektronischen Stromzählern, die über eine LED mittels Blinkimpulsen den Energieverbrauch ausgeben, und kann direkt an den Energiemonitor→ angeschlossen werden.

Der Stromzählersensor wird per 3M Dual Lock am Stromzähler angebracht, und kann auch wieder rückstandslos entfernt werden.

  • Optischer Stromzählersensor für elektronische Stromzähler mit zum Energieverbrauch proportionaler LED-Blinkimpulsausgabe
  • PIN-Fotodiode auch zur Erkennung von IR-Dioden an Zählern
  • Einfache Fixierung per Dual Lock, rückstandslos entfernbar
  • Spannungsversorgung über Energiemonitor
  • Einstellung der Zählerkonstante wie gewohnt über die Konfigurationsseite am Energiemonitor

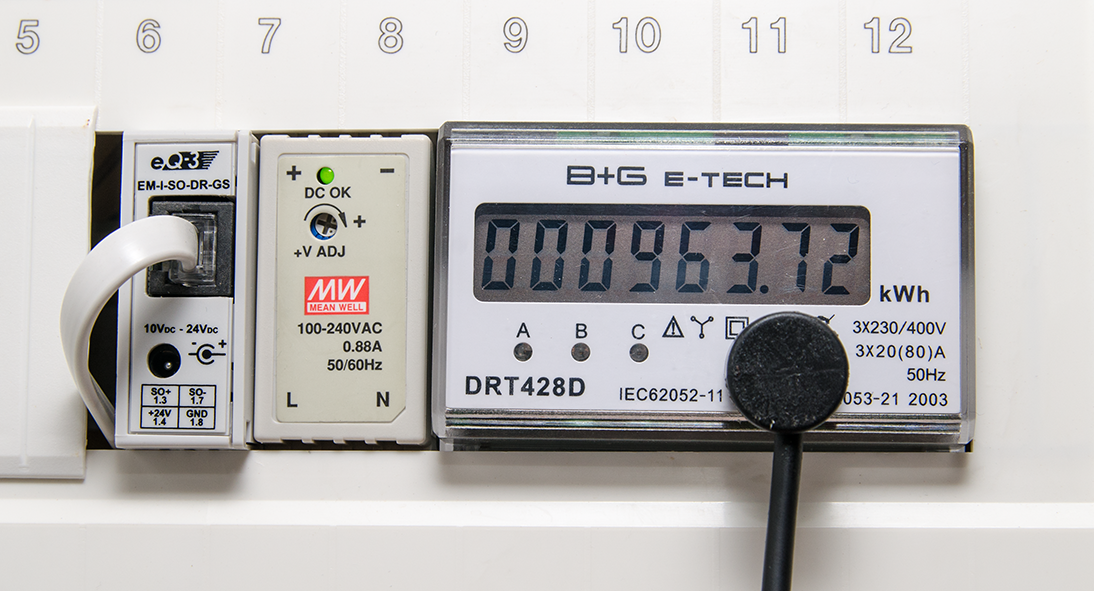

LED_Lesekopf_mit_Zähler     LED_Lesekopf_mit_Schatten

Lieferumfang

  • LED-Zähler Lesekopf mit 1,5m Anschlusskabel
  • Montage/Fixierung per 3M Dual Lock
Datenblatt als PDF

Konfiguration

Empfohlene Konfiguration in Kombination mit dem S0/D0-Datenlogger weiterlesen→

  • direkter Anschluss: Spannungsversorgung und S0-Port
  • Konfiguration über das Web-Interface des Datenloggers
  • Anschluss per LAN oder WLAN vom Zählerplatz ins Netzwerk
  • Visualisierung, Archivierung der Verläufe
