D0 Hardware

Die Norm (IEC62056-21) beschreibt als eine Hardwarevariante für die D0 Spezifikation die Übertragung per Infrarot Sender und Emperfänger, die tatsächlich bei elektronischen Haushaltszählern sehr häufig angetroffen wird. Wenn am Zähler diese Übertragungsart vorgesehen ist, befindet sich frontseitig eine kreisrunde Aufnahme mit der zentral gelegenem Sender-/Empfängereinheit. Der D0 – Lesekopf ist mit einem Ringmagneten ausgestattet und wird sehr einfach in der Aufnahme „angeheftet“.

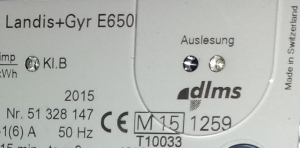

Lesekopfaufnahme für smart-meter-gatewaysLesekopf Aufnahme an einem Landis+Gyr Zähler

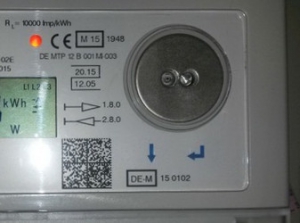

Lesekopf Aufnahmen für Smart-Meter-Gateways

D0 Lesekopf

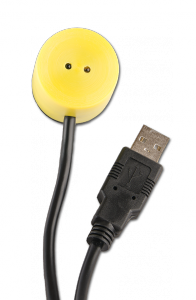

D0 Infrarot-USB-Lesekopf

Protokolltypen

IEC62056-21

Die Norm regelt die Hardware- und Protokollspezifikationen für den Datenaustausch mit Zählern. Es wird auch der Aufbau der optischen oder elektrischen Schnittstelle beschrieben. Im Norm definiert die Telegrammstruktur mit Request-, Identification-,Acknowledgement-message und den Protokollmodus A-D. Quellen: DIN EN 62056-21

SML

Die „Smart message language“ ist ein Kommunikationsprotokoll zum Dataustausch und Firmwareupgrades für elektronische Zähler. Die Informationseinheiten bestehen aus Dateien, die wiederum aus einzelnen Nachrichten bestehen. Die SML Daten werden in einem parametrierbaren Rhythmus automatisch vom SMART METER gesendet (Standard 8s).

Quellen:
iTrona →
wikipedia →

OBIS

OBIS (DIN EN 62056-61:2007-06 OBIS – Object Identification System und DIN EN 13757-1:2003-03 Datenaustausch)

Die OBIS-Kennzahlen legen die für die Messeinrichtungen und Datenübertragungen gebräuchlichen Identifikationskennzahlen fest und bestehen aus grundsätzlich 5 Wertegruppen, die den übertragenen Wert spezifizieren: A-B:C.D.E

  • A: Medium
  • B: Kanal (irrelevant für elektrische Energie)
  • C: Messgröße
  • D: Messart
  • E: Tarifstufe

Im Fall elektronischer Haushaltszähler gestaltet sind beispielsweise folgende OBIS-Kennzahlen anzutreffen:

  • 1-1:1.8.0 – Elektrische Energie(Bezug)/Kanal 1/Wirkarbeit/Gesamt
  • 1-1:2.8.0 – Elektrische Energie(Lieferung)/ wie oben
  • 1-1:2.8.1 – wie oben / Tarif 1 (NT)

Quellen:
edi-energy →
