Zählerdaten dezentral , kostengünstig und unkompliziert erfassen und auswerten

Energie Cloud-Monitoring: Quellen Janitza, B+G E-Tech, Teltonika Networks, smart-me

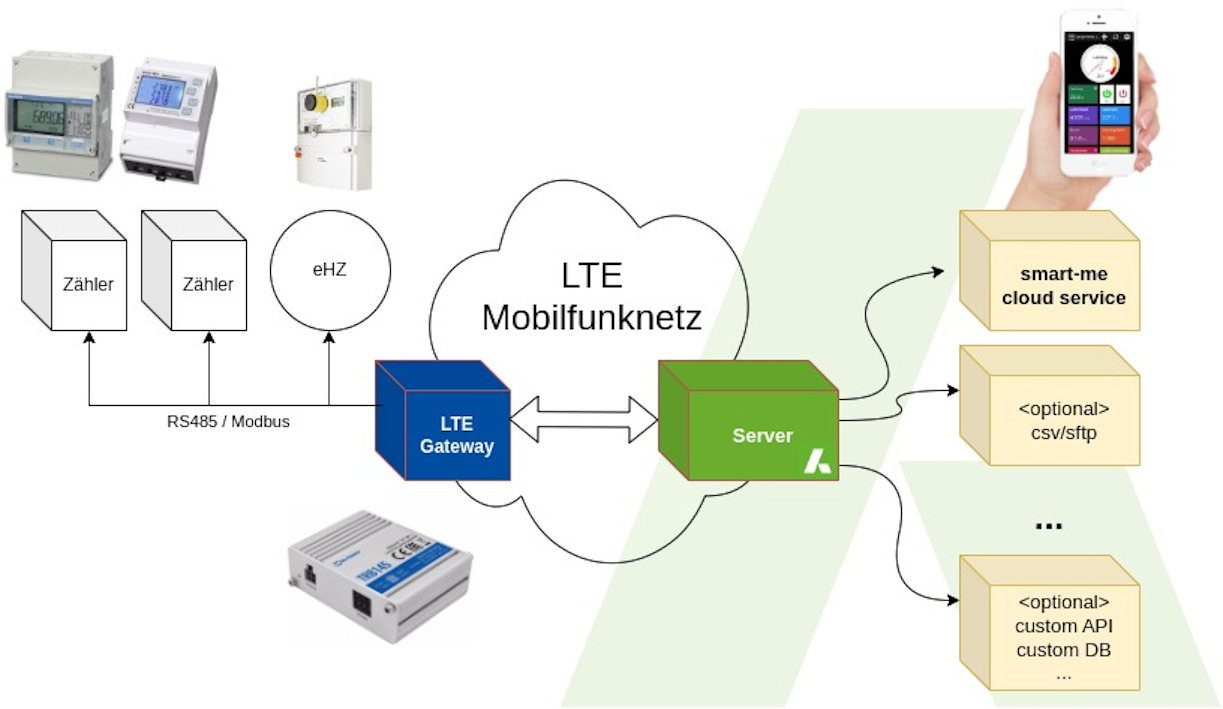

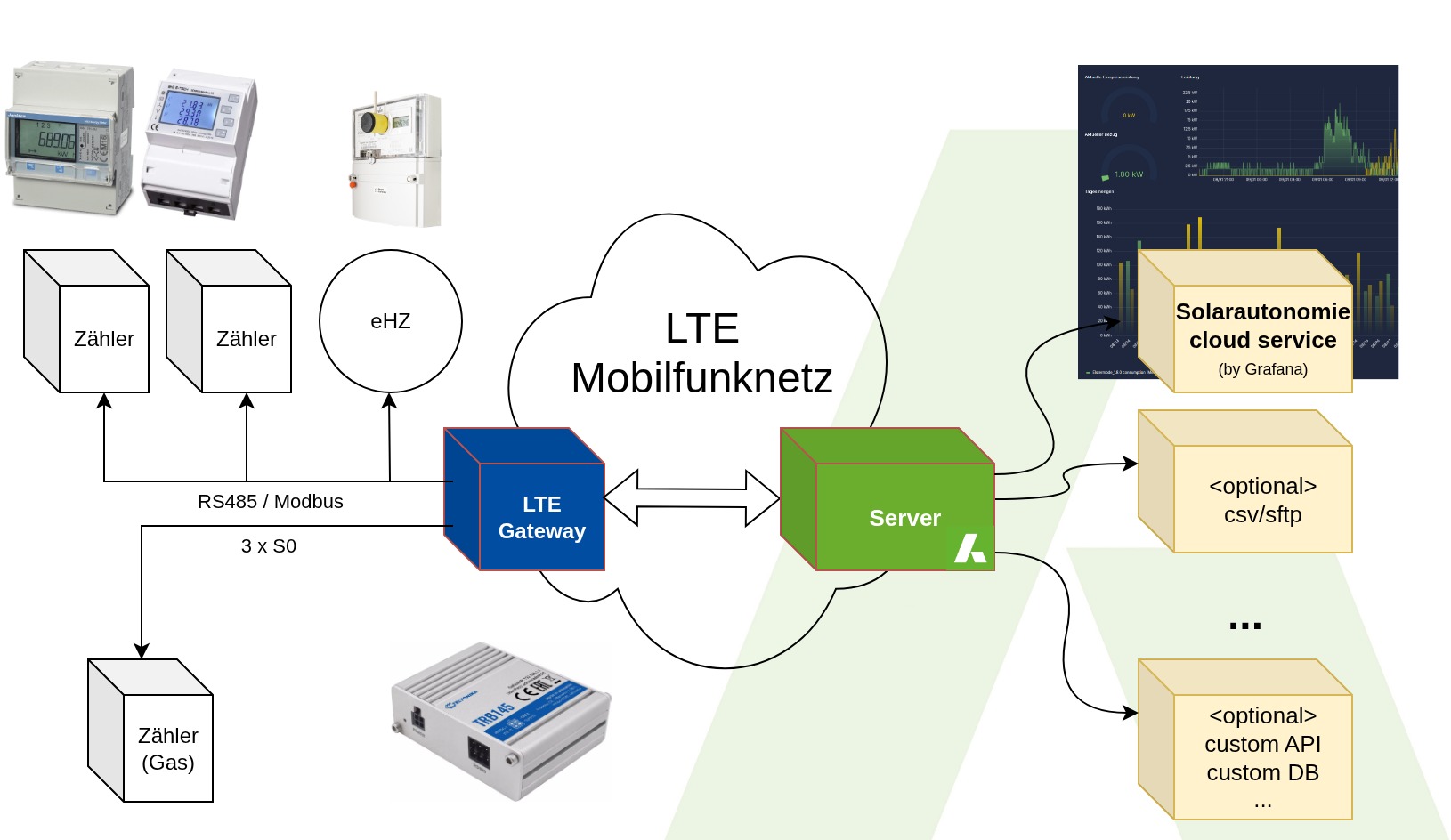

System „Energie Cloud-Monitoring“

Modbus

Beispiel für erfassbare Zähler: eHz via RS485 Lesekopf

Es handelt sich um ein offenes, Kommunikationsprotokoll in Master/Slave – Architektur nach industriellem Stndard. Die Kommunikation
erfolgt Daten schreibend/lesend initiiert vom Master. Die Betriebsarten RTU und TCP erfolgen über RS485 bzw.
Ethernet. Die RS485 Variante erlaubt bis zu 32 Slaves in einer Stichleitung. Es sind marktüblich eine Vielzahl an Zählern mit RS485/Modbus Schnittstelle verfügbar:

• D0-Leseköpfe für elektronische Zähler (EVU Einspeise-/Bezugszähler, eHz) wie von ISKRA, ITRON, Landis+Gyr, Elster und viele weitere
• Hutschienenzähler von verschiedenen Herstellern, unter anderem: Eastron →/ Janitza→/ KDK→
• Wärmemengenzähler  Kamstrup →
• S0 Umsetzer, z.B. SAIA →

Gateway

Als Gateway kommt zunächst die Variante TRB 145 von Teltonika Networks UAB in Litauen zum Einsatz. Es handelt sich um einen Umsetzer von RS485 auf LTE, also in das Mobilfunknetz.

• Auslieferung auf Wunsch mit IoT Tarif von Vodafone: 750MB
• Lieferung mit Netzteil und Antenne (Magnetfuß,

Cloud

Wo landen die Daten?

Unser Server nimmt die Daten vom Gateway entgegen und leitet sie durch an ein Ziel Ihrer Wahl:

• Smart-me Konto Register →
• eine eigene Datenbank mit API Schnittstelle
• eine InfluxDB bei einem öffentlichen Anbieter wie zum Beispiel InfluxDB CLOUD 2.0 → (Hinweise unter Link →)

Sie haben eine Frage zu Ihrer Anwendung?

Lieferumfang

• Gateway, Netzteil, Mobilfunkantenne (Magnetfuß)
• Mobilfunk IoT Tarif
• Konfiguration Serverscripte (Beschränkung auf 6 Messkanäle, darüber hinaus nach Angebot – Kontaktformular)
  • Zusendung Checkliste Konfiguration (Zählertypen, Messkanäle, Bezeichnungen etc.)
  • Inbetriebnahmeunterstützung
  • Definition Datenziele: API Zugang smart-me, csv-ftp-Konto, InfluxDB Datenbank oder sonstige spezifische Datenziele

Anwendung des Energie Cloud-Monitorings:

Mit der Cloud Lösung wollen wir Energie-Controlling mit minimalem Hardwareaufwand anbieten und mehr Flexibilität für den Kunden schaffen insbesondere in bezug auf die Visualisierung und die Weiterverwendung der Daten. Durch die Mobilfunk Komponente (LTE, 4G) minimieren wir ebenfalls den Installationsaufwand und sind unabhängig von vorhandener Netzwerk Infrastruktur.

Dadurch ergeben sich insbesondere Lösungen für die Überwachung netzferner Systeme. Auch durch die Modbus-Technologie ergeben sich wenig Einschränkungen, aber viele Vorteile:

• standardisierte Datenanbindung, robustes physikalischer Aufbau
• große räumliche Reichweite (bis zu 500m)
• Anzahl Busteilnehmer ist erst bei 32 limitiert, Übertragung digitalisierter Daten und Zählerständen
• Möglichkeit der Umsetzung von S0 auf Modbus oder auch anderen Schnittstellen/Messgrößen mit entsprechenden Modulen bei Bedarf

Anwendungen:

• Energie- und Verbrauchsdatenerfassung von verteilten Objekten jeder Größe (Einfamilienhaus bis PV Anlage)
• Mieterstrom
• Solaranlagen
• netzferne Messdatenerfassung IoT
