Fehlerbild: An der S0-Impuls-Schnittstelle werden keine Werte registriert.

Prüfen Sie, ob die Kette schlüssig ist:

Verkabelung: S0+ bzw. Pin 3 (BASIS) / Pin 4 (PLUS) ist mit der Klemme S0+ des Zählers verbunden. S0- wird an den entsprechenden Pin (S0-, X-PLUS) angeschlossen bzw. an den Pin 4-6 (BASIS) / Pin 5-12(PLUS).

Port: Ist in der Software der richtige Port gesetzt?

Wertigkeit: Haben Sie die dem Zähler entsprechende Auflösung eingestellt? Hutschienenzähler haben zumeist 1000 Imp/kWh, das bedeutet, pro Wh wird ein Impuls erzeugt.

Test:  Durch Kurzschließen der S0-Strecke (Kabel am Zähler), also kurzes Kontaktieren, können Sie Impulse erzeugen. Die Software muss diese registrieren.hier

Impulsdauer: Die Impulsdauer beträgt im Normalfall 30ms. Die Dauer wird für die Plausibilisierung genutzt. Um sicher zu gehen, dass ein falscher Wert die Messung nicht beeinträchtigt, kann der Wert auf 1ms gesetzt werden und somit praktisch nur die Flanke erfaßt werden.
Achtung! Der Mouseover-Hint im Namen der Formularzeile zeigt fälschlich [s] an, korrekt wäre hier [ms]. Die Eingabe ’30‘ wird als 30ms übernommen.

Weitere Informationen finden Sie außerdem hier (Quickstart).

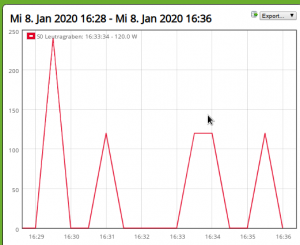

Energiemonitor – Auflösung S0
